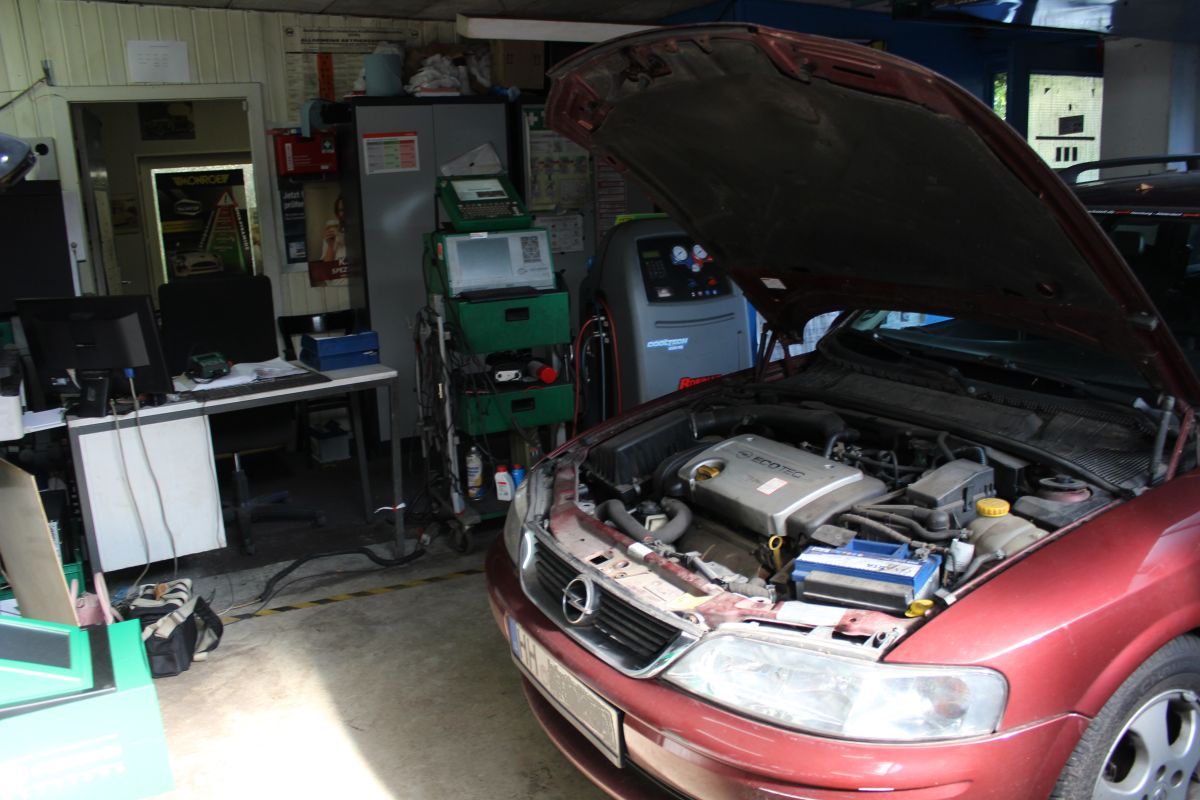

Über ein Diagnosegerät lässt sich der Fehlerspeicher eines Autos in der Werkstatt schnell auslesen. AUTO BILD hat das in "Dennys Werkstatt" in Hamburg getestet.
Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen

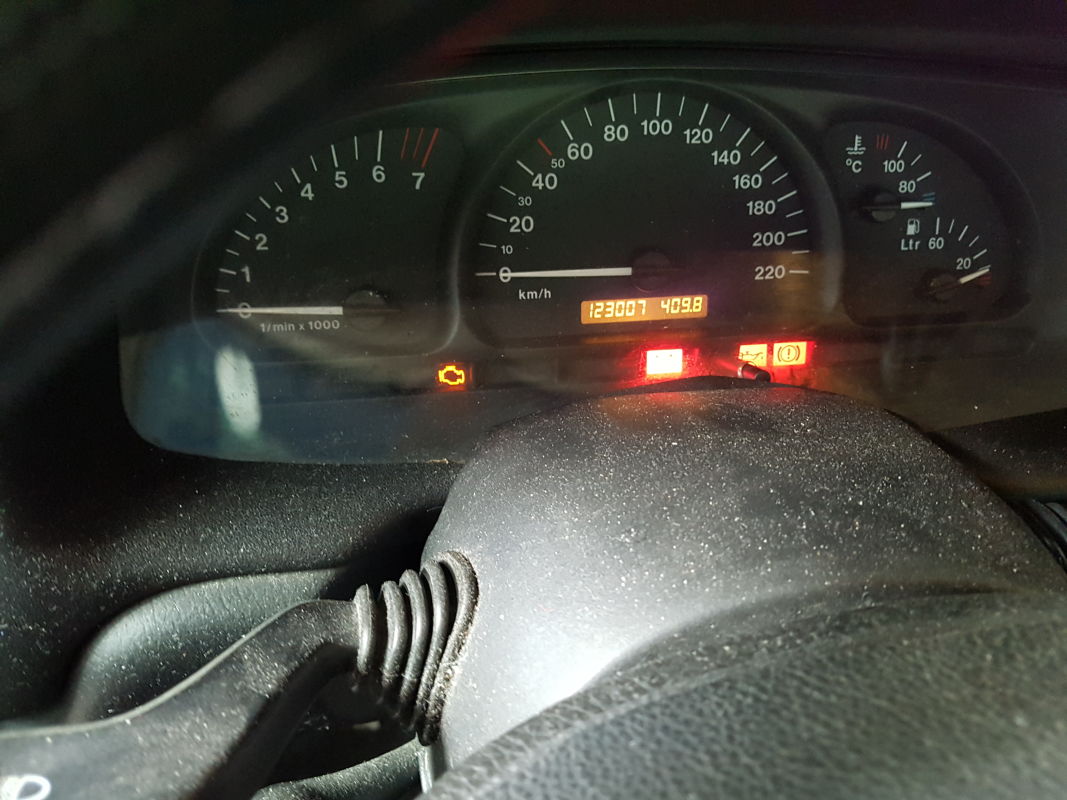

Die Motorkontrollleuchte dieses Fahrzeugs blinkt dauerhaft. Um das Problem zu finden, lassen wir den Fehlerspeicher vom Profi auslesen.

Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen

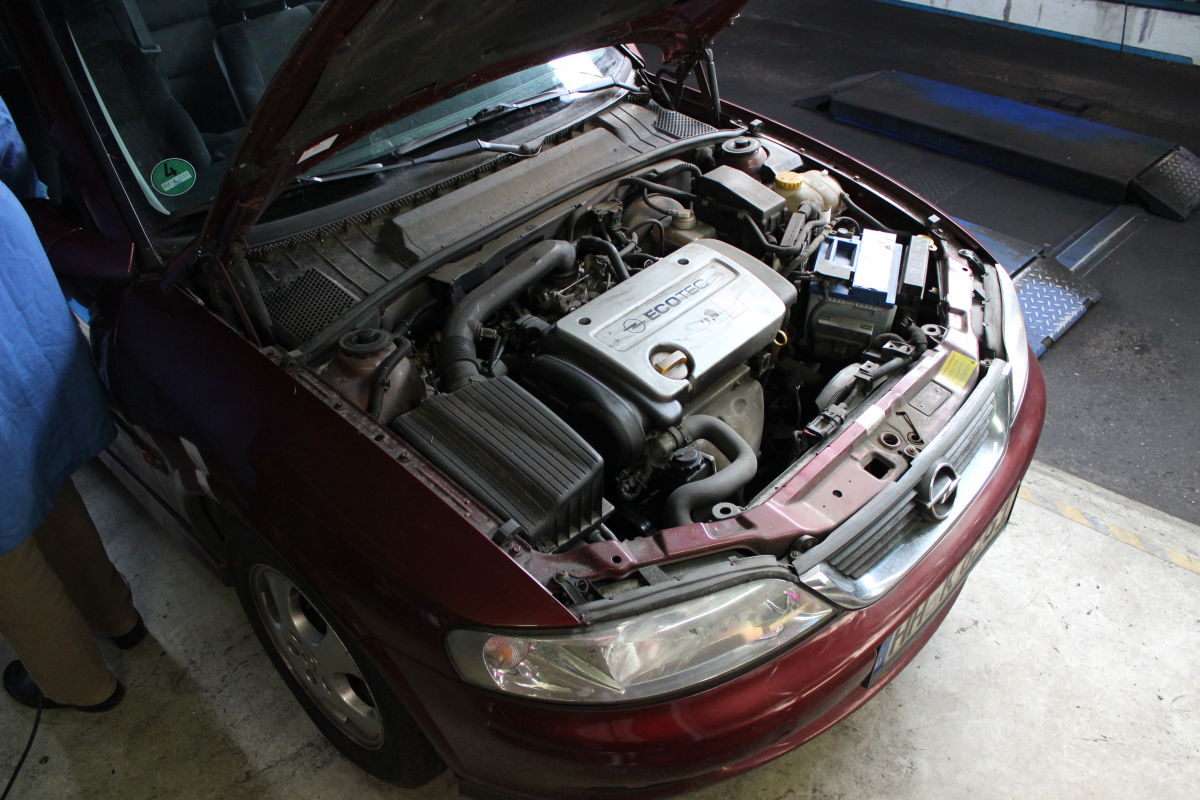

Bei Problemen mit dem Motor sollte schnell eine Werkstatt aufgesucht werden, denn es könnte ein gravierender Schaden vorliegen.

Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen

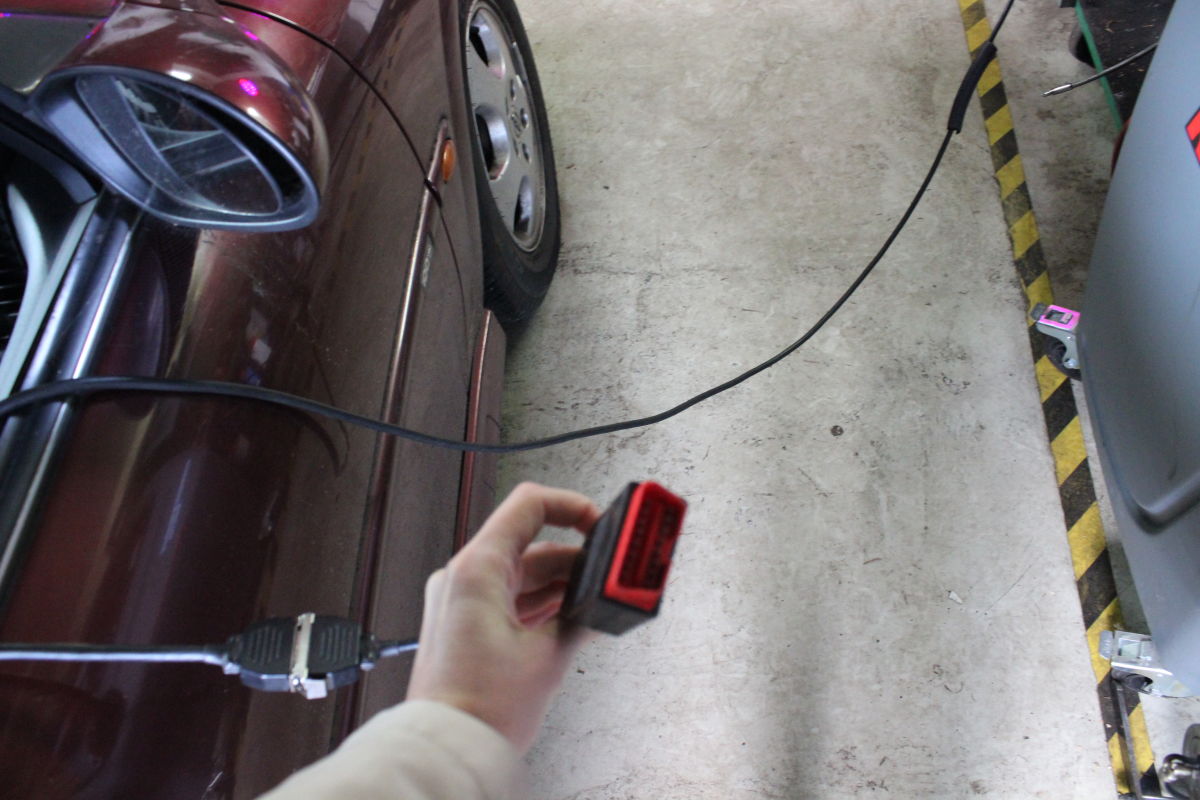

Den genormten OBD-2-Stecker benötigt man für das Auslesen des Fehlerspeichers. Vorausgesetzt, der Pkw strammt mindestens aus dem Baujahr 2001 (Benziner) bzw. 2004 (Diesel).

Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen

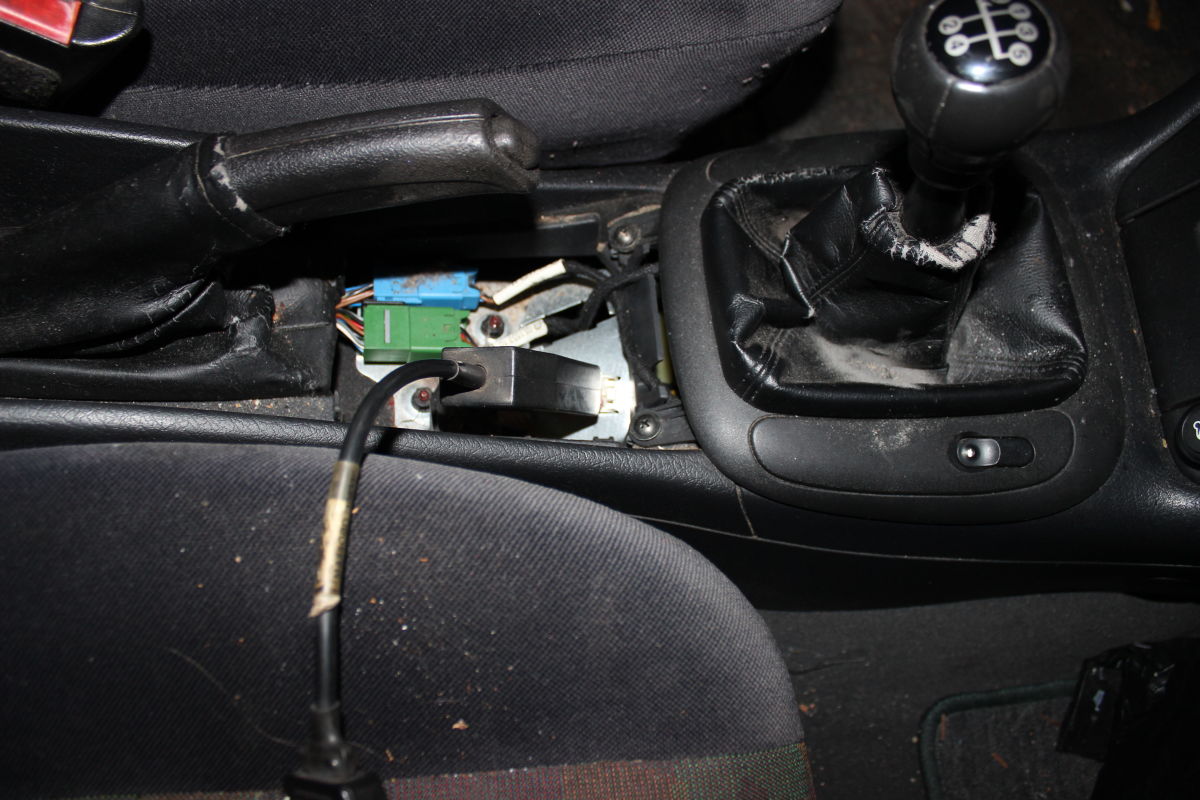

Die Position der OBD-2-Schnittstelle unterliegt keinem Standard, befindet sich jedoch häufig im näheren Umkreis des Lenkrads. Beim Opel Vectra versteckt sie sich unter der Abdeckung vor der Handbremse.

Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen

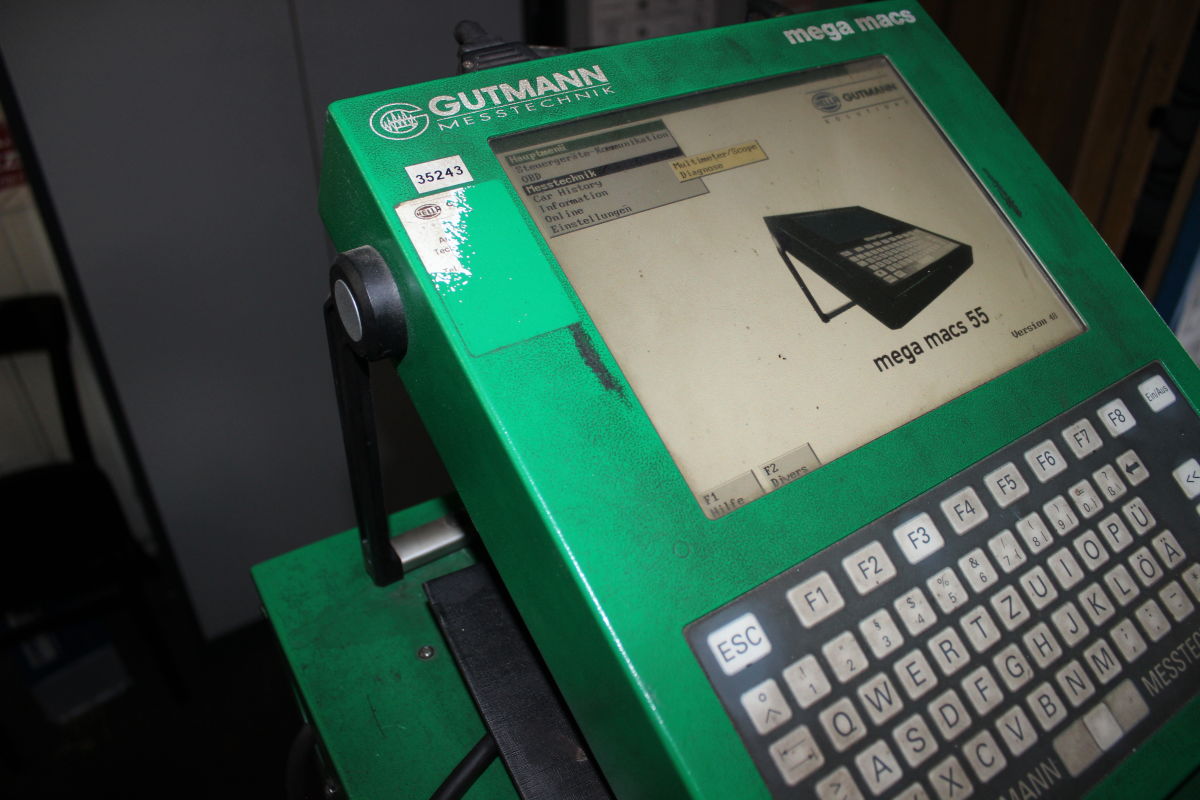

In Dennys Werkstatt steht ein rund 10.000 Euro teures Gutmann-Messgerät. Es erhält jährlich ein Update, das alle möglichen Aktualisierungen sowie auch neue Modelle beinhaltet. Dafür werden stets 1000 Euro fällig.
Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen
Die handlichere Version des Gutmann Messgeräts kostet mit rund 3500 Euro zwar deutlich weniger, verfügt jedoch über ein beschränktes Einsatzspektrum.
Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen
Für das Auslesen des Fehlerspeichers schließen wir den Opel Vectra an das große Gutmann-Messgerät. Nun kann die Suche nach dem Übeltäter beginnen. Das Auslesen kostet hier 20 Euro.

Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen
Ist der OBD-2-Stecker am Auto angeschlossen, startet das Gerät und bietet uns einige Möglichkeiten.


Bild: AUTO BILD/Adele Moser
Fehlerspeicher auslesen
Nun muss der Hersteller ausgewählt werden.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-02da0d75c2b6dcfc.jpg
Auch die Kraftstoffart wird ausgewählt.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-c398922fc31a3400.jpg
Danach wird nach dem exakten Modell gefragt. Das angeschlossene Fahrzeug ist ein Vectra.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-c231b0a4d3a69ad0.jpg
Lediglich das Modell genügt dem Gerät nicht. Es muss präzise ausgewählt werden.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-ceffc37c510159e5.jpg
Wer hier unsicher ist, kann nach der Schlüsselnummer suchen. Diese Information ist leicht zu finden: Sie ist sowohl im Fahrzeugschein als auch im Kfz-Brief eingetragen.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1067x800-8fdf9affd7e4d66c.jpg
Im Kfz-Schein findet sich die Typenschlüsselnummer unter dem Punkt 2.2. In unserem Fall ist es die 961.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-4a052511f4babdbf.jpg
Nun muss die Typenschlüsselnummer im System eintragen werden.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-392114c8dac8e84b.jpg
Jetzt ist das exakte Modell gefunden. Das Messgerät schlägt uns nun einige Varianten vor.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-4e668214712d8002.jpg
Wir wählen nicht explizit die Rubrik "Motor" aus, sondern entscheiden uns für die Gesamtabfrage.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-5f800e7d1e8ad921.jpg
Daraufhin startet die Verbindung zum Fahrzeug, und das Messgerät benötigt einige Minuten, um alle Daten angeben zu können.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1067x800-b2d1a46fe784f8a2.jpg

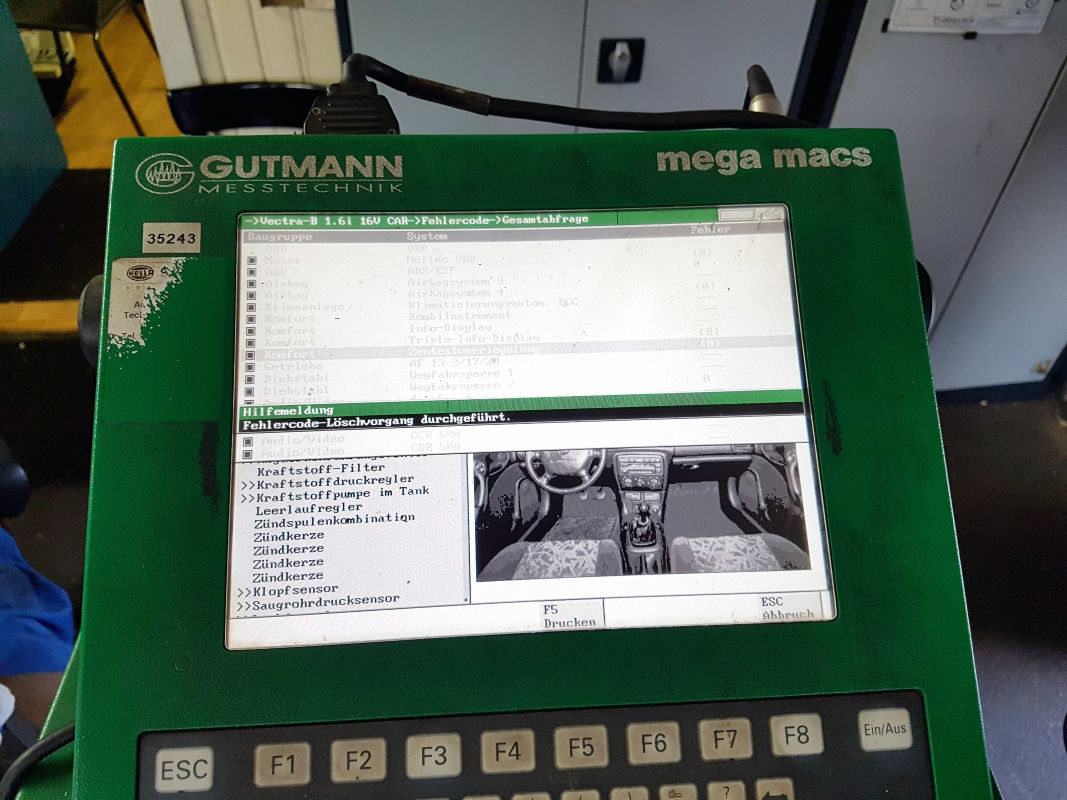

Dann erfolgt die exakte Auswertung. In unserem Fall sind es insgesamt vier Fehler. Alle sogenannte Baugruppen, über die das Fahrzeug nicht verfügt (zum Beispiel Audio/Video), werden durchgestrichen.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-2a0f0d7df08f44f4.jpg
Im Kapitel "Motor" gibt uns das Fahrzeug den Fehlercode P0135 an. Zusätzlich gibt es die Information: "Lambdasonde 1 Bank 1". Laien können damit in der Regel wenig anfangen.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-f99619d0c110b759.jpg
Das Profi-Gerät verfügt über eine Detailansicht. Dadurch werden nicht nur mögliche Auswirkungen, ...
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-6a52743bfd4b7a06.jpg
... sondern auch mögliche Ursachen angegeben. Diagnosegeräte für den Hausgebrauch geben solche umfangreichen Daten nicht an.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-f7906399095a3505.jpg
Diesen Fehlercode kennt der Profi sehr gut. Er kontolliert die Lambdasonde, von denen die meisten Autos zwei besitzen. Beim Vectra ist eine Sonde nicht richtig montiert.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1067x800-08f0b92d17d7d944.jpg
Nach wenigen Sekunden ist das Problem behoben, und der Profi löscht den Fehlercode.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-f2a446f1b7bc5c9b.jpg
Nun blinkt auch die Motorkontrolleuchte nicht mehr.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-3b80a0983d65d5a5.jpg
Vor der Vereinheitlichung durch den OBD-2-Stecker hatte jeder Automobilhersteller  mindestens einen eigenen Anschluss. Und diese waren teuer – für diese wenigen Stecker wurden über 3000 Euro bezahlt.
Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-52e945159e0922e1.jpg
Dieser Stecker ist für ältere VW-Fahrzeuge. Er kommt auch heute noch gelegentlich zum Einsatz.

Bild: AUTO BILD/Adele Moser
https://i.auto-bild.de/ir_img/2/1/9/8/1/2/3/Fehlerspeicher-auslesen-1200x800-583f38de108ebefb.jpg
Renault hatte mehrere Stecker für seine Modellpalette. Dieses Exemplar konnte die Fehlerspeicher der gängigsten Fahrzeuge auslesen.
