Öl im Kühlwasser, weißer oder blauer Abgasqualm oder plötzlich sinkender Kühlmittelstand – all das kann auf eine defekte Zylinderkopfdichtung (ZKD) hinweisen. Wird dieses Bauteil undicht, drohen schwere Motorschäden. In diesem Ratgeber erfahren Sie, wie Sie erste Anzeichen erkennen, welche Tests Klarheit schaffen und welche Kosten beim Austausch entstehen. So handeln Sie rechtzeitig und vermeiden teure Motorschäden.
Eine defekte ZKD ist oft schwer eindeutig zu erkennen. CO₂-Testkits schaffen schnelle Gewissheit, bevor größere Schäden entstehen. Der Austausch zählt zu den komplexesten Motorreparaturen und verursacht hohe Arbeitskosten. Früh reagieren spart viel Geld und verhindert Folgeschäden an Kopf, Block oder Katalysator.

Die wichtigsten Fakten im Überblick

  • CO₂-Test verschafft zuverlässig Gewissheit bei Verdacht auf ZKD-Schaden
  • Weiterfahren verschlimmert Schäden an Kopf, Block und Ölkreislauf
  • Kühlwasser im Öl ist eine akute Gefahr für Lager und Kolben
  • ZKD-Wechsel: 8 bis 15 Stunden Arbeitszeit
  • Gesamtkosten meist zwischen 800 und 2500 Euro

Funktion und Entwicklung der Zylinderkopfdichtung

Die Zylinderkopfdichtung sorgt dafür, dass Brennraum, Öl- und Kühlkanäle unter extremen Druck- und Temperaturbedingungen zuverlässig voneinander getrennt bleiben.
Frühe Motoren – etwa die Sackmotoren von Otto und Daimler – kamen noch ohne Dichtung aus, da Zylinderkopf und Block eine Einheit bildeten. Mit dem Ford Model T (1908) setzte sich der getrennte Zylinderkopf durch, wodurch Montage und Wartung deutlich einfacher wurden. Erst dadurch wurde die ZKD zu einem unverzichtbaren Bauteil.
Mit steigender Motorleistung und höheren Verdichtungen (heute meist 10:1 bis 14,5:1 statt früher 4:1 bis 6:1) erhöhten sich die thermischen und mechanischen Belastungen erheblich. Die Materialien entwickelten sich entsprechend weiter:
Von Korkdichtungen über asbestfreie Werkstoffe bis hin zu modernen Mehrlagen-Stahldichtungen (MLS), die flexible Metalllagen, verstärkende Sicken und hitzebeständige Beschichtungen kombinieren. Sie sichern auch unter Hochlast ein stabiles Dichtsystem.

Warnsignale: So äußert sich eine defekte ZKD

Eine undichte Kopfdichtung zeigt sich selten nur durch ein einziges Symptom, meist treten mehrere Hinweise gleichzeitig auf:
Typische Anzeichen sind:
  • Weißer Abgasrauch: deutet auf verdampfendes Kühlmittel hin
  • Bläulicher Rauch: Hinweis auf Ölverbrennung
  • Unruhiger Motorlauf: verschlechterte Verbrennung durch Wasser oder Abgase im Brennraum
  • Kühlmittelverlust: oft ohne sichtbare Tropfstellen
  • Schaum oder "Mayonnaise" im Öl oder Kühlwasser: Vermischung der Kreisläufe
  • Blasenbildung im Ausgleichsbehälter: Abgase gelangen in das Kühlsystem
  • Überhitzung und ständig laufender Lüfter
  • Feuchte Stellen am Zylinderkopf
Wichtig: Eine ZKD kann auch defekt sein, ohne dass Öl und Kühlmittel sich sichtbar vermischen.
Wenn der Motor nicht ganz dicht ist

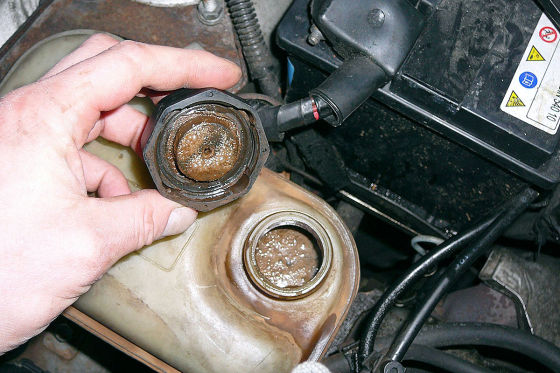

Vermischen sich Öl und Kühlwasser, entwickelt sich Schaum – hier zu erkennen im Kühlwasserbehälter und auf der Innenseite des Deckels.
Bild: AUTO BILD

Diagnose: Wie ein CO₂-Test Klarheit bringt

Viele Symptome einer undichten ZKD können allerdings auch andere Ursachen haben. Doch auch ohne Werkstatt oder Fachwissen lässt sich eine ziemlich verlässliche Diagnose durchführen. Mithilfe eines kleinen Testkits (Blocktester). Der sogenannte CO₂-Test bietet eine einfache, sichere Diagnose für Laien.
So funktioniert der Test:
  • Verbrennungsgase dürfen das Kühlsystem im Normalbetrieb nicht erreichen.
  • Dringen dennoch Abgase ein, verfärbt sich die Testflüssigkeit deutlich – meist von Blau nach Gelb oder Grün.
  • Der Test dauert wenige Minuten, der Motor muss warm sein.
  • Preis: ab ca. 15 bis 40 Euro.
CO2-Testkit für ZKD

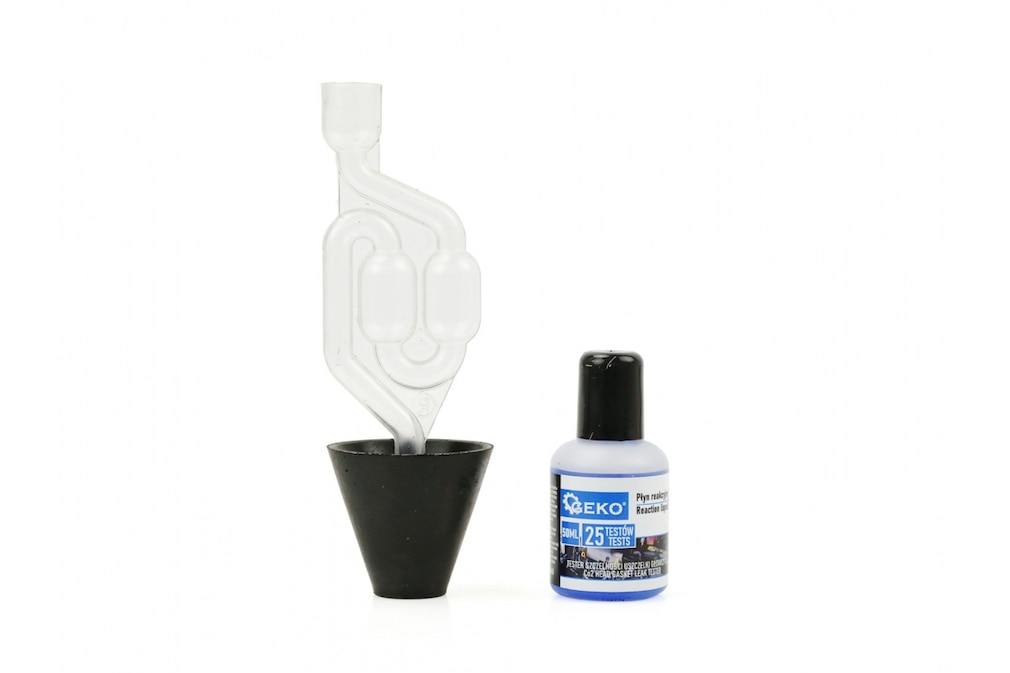

Ein einfaches CO₂-Testkit zur Ermittlung eines Schadens an der Zylinderkopfdichtung gibt es bereits ab rund 15 Euro.
Bild: Hersteller
Wichtig: Den Ausgleichsbehälter nur druckfrei öffnen, denn hier herrscht Verbrühungsgefahr! Auch während des Tests sollte man mit entsprechenden Handschuhen sowie mit einer Schutzbrille arbeiten.
Bei einem Farbwechsel ist ein Schaden der ZKD sehr wahrscheinlich, und das Weiterfahren sollte vermieden werden. Findet keine Reaktion mit Verfärbung statt, dann liegt die Ursache vermutlich woanders.

Ursachen für ZKD-Schäden und Wartungstipps

Zylinderkopfdichtungen gelten nicht als Verschleißteil und halten bei korrekter Behandlung oft ein Motorleben lang. Dennoch können verschiedene Faktoren zu einem Defekt führen beziehungsweise einen Defekt begünstigen.
Dazu zählen:
  • Überhitzung des Motors, etwa durch defekte Wasserpumpe, schlechten Kühlmittelstand, kaputtes Thermostat
  • Falscher oder alter Kühlerfrostschutz
  • Unsachgemäße Montage des Zylinderkopfs bei Reparaturen durch unebene Auflageflächen, falsche Schraubenreihenfolge und Anzugsmomente
  • Extreme Fahrweise: häufige Volllastfahrten, zu schnelles Abkühlen nach heißer Fahrt
  • Materialfehler oder lokale Hitzespitzen
  • Lange Standzeiten
Wenn der Motor nicht ganz dicht ist

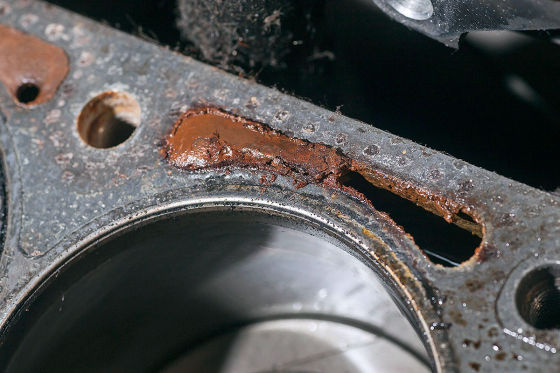

Blick auf eine Kühlwasser-Aussparung in der Kopfdichtung. Öl im Kühlwasser führte zu einer Verstopfung. Eine Reinigung des Kreislaufes steht an.
Bild: AUTO BILD
Schäden an der Zylinderkopfdichtung lassen sich vorbeugen:
  • Kühlmittelstand und -qualität regelmäßig prüfen
  • rechtzeitige Ölwechsel
  • Thermostat und Wasserpumpe bei Auffälligkeiten ersetzen
  • extreme Hitze und abrupte Temperaturwechsel vermeiden
  • hochwertige Ersatzteile verwenden
  • Anzugsmomente strikt nach Herstellervorgabe einhalten

Kosten für den Wechsel der ZKD – warum der Profi ran sollte

Der Austausch einer defekten ZKD gehört zu den anspruchsvollsten Motorarbeiten und sollte ausschließlich von erfahrenen Fachleuten durchgeführt werden. Der Zylinderkopf muss vollständig demontiert werden, inklusive Zahnriemen oder Steuerkette und zahlreicher Anbauteile. Bereits kleine Montagefehler – etwa nicht plane Auflageflächen oder falsche Anzugsmomente – können zu erneuten Undichtigkeiten oder Motorschäden führen. Dazu handelt es sich bei den Zylinderkopfschrauben um sogenannte Dehnschrauben. Die müssen nach Herstellervorgabe in mehreren Stufen und exakt in der richtigen Reihenfolge angezogen werden.
Wenn der Motor nicht ganz dicht ist

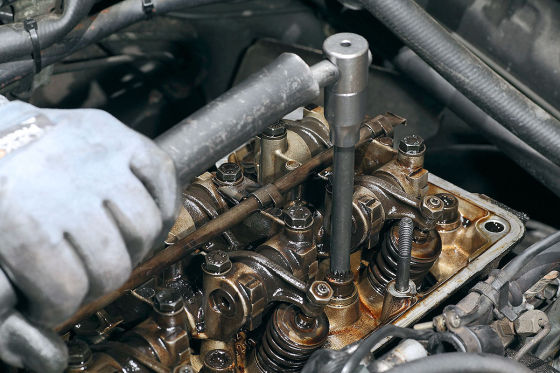

Zylinderkopfschrauben müssen korrekt aus- und eingeschraubt werden. Nachdem der Kopf demontiert wurde, kommen neue Dehnschrauben zum Einsatz.
Bild: AUTO BILD
Beim Ausbau bietet sich die Gelegenheit, angrenzende Verschleißteile zu prüfen und gegebenenfalls zu erneuern. Dazu zählen insbesondere Zahnriemen, Ventildeckel- und Ventilschaftdichtungen und je nach Laufleistung auch Nockenwellen sowie die Ventile. Bei älteren Fahrzeugen empfiehlt sich eine Rissprüfung des gereinigten Zylinderkopfes, bei der er unter Überdruck mit Kontrastmittel durchströmt wird. Austretende Flüssigkeit zeigt zuverlässig Haarrisse an.
Wenn der Motor nicht ganz dicht ist

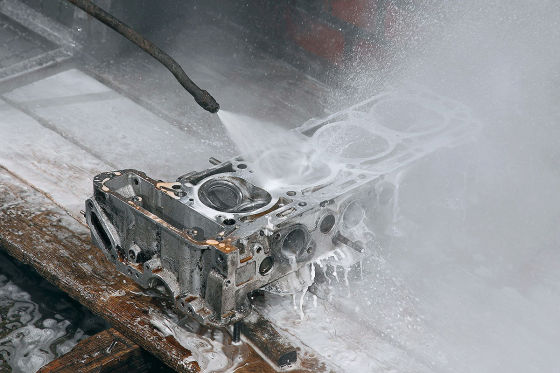

Vor einer Rissprüfung muss der Zylinderkopf gründlich gereinigt werden. Anschließend wird die Dichtigkeit mittels Prüfgerät kontrolliert.
Bild: AUTO BILD
Die Kosten setzen sich aus Material und Arbeitszeit zusammen: Für Dichtung, Schrauben, Öl und Kühlmittel fallen meist 100 bis 300 Euro an. Der größere Teil entfällt auf die Arbeitszeit von fünf bis 15 Stunden, je nach Modell. Die Kosten in freien Werkstätten liegen in der Regel zwischen 500 und 1500 Euro für den Tausch einer Zylinderkopfdichtung. Vertragswerkstätten berechnen eher 1000 und 2500 Euro. Bei komplexen Motoren (V-Motoren und Boxermotoren haben zwei Zylinderköpfe und damit auch zwei Dichtungen) kann es teurer werden. Wichtig ist ein Kostenvoranschlag, der Material- und Arbeitskosten getrennt aufführt, sodass Posten wie das Planen des Kopfes, neue Schrauben oder ein Öl- und Kühlmittelwechsel ersichtlich sind.
Wenn der Motor nicht ganz dicht ist

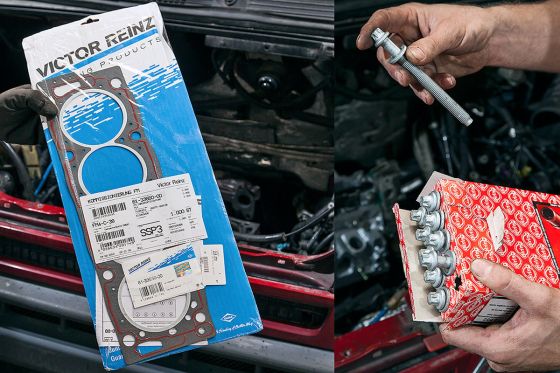

Die neue Kopfdichtung und die Dehnschrauben kosten in der Regel weniger als 100 Euro. Der enorme Arbeitsaufwand macht den Wechsel erst teuer.
Bild: AUTO BILD

Warnsignale einer defekten ZKD nicht ignorieren

Eine defekte ZKD wirkt sich unmittelbar auf den gesamten Wärme- und Schmierhaushalt des Motors aus. Werden frühe Symptome wie weißer Rauch, Kühlmittelverlust, unruhiger Motorlauf oder milchiges Öl ignoriert, drohen teure Folgeschäden. Gelangen Verbrennungsgase in das Kühlsystem, steigt die Motortemperatur – und der Motor kann überhitzen. Verziehen sich Zylinderkopf oder Motorblock, reicht ein einfacher Dichtungswechsel nicht mehr aus; Haarrisse machen aufwendige Reparaturen nötig.
Besonders kritisch ist Kühlwasser im Motoröl. Die Schmierfähigkeit nimmt ab, Lager und Kolben laufen trocken, und ein Kolbenfresser kann die Folge sein. Gleichzeitig verschlechtert Kompressionsverlust den Motorlauf, es kommt zu Fehlzündungen, Leistungsverlust und erhöhtem Verschleiß. Auch der Katalysator kann durch mitverbranntes Kühlmittel Schaden nehmen. Im schlimmsten Fall droht ein vollständiger Motorschaden oder plötzlicher Ausfall während der Fahrt.
Warnzeichen sollten deshalb ernst genommen werden. Weiterfahren – wenn überhaupt – nur auf kürzesten Strecken und unter Beobachtung der Temperaturanzeige. Eine schnelle Diagnose durch CO₂- oder Kompressionstest verhindert hohe Reparaturkosten und schützt langfristig den Motor.

Moderne Entwicklungen und aktuelle Herausforderungen der ZKD

Moderne Motoren arbeiten durch Turboaufladung, Direkteinspritzung und höhere Verdichtung unter deutlich höheren Belastungen. Entsprechend haben sich Zylinderkopfdichtungen weiterentwickelt. Heute kommen überwiegend Mehrlagen-Stahldichtungen (MLS) zum Einsatz. Sie bestehen aus mehreren flexiblen Metalllagen, deren Sicken unterschiedliche Dichtzonen abbilden. Spezielle Beschichtungen verbessern die Abdichtung von Gas, Öl und Kühlmittel auch unter stark schwankenden Bedingungen.
Mit der Leistungsfähigkeit steigen jedoch die Anforderungen an die Dichtflächen und die Montage. Sie müssen absolut plan und sauber sein; schon kleinste Rückstände oder Unebenheiten können Undichtigkeiten verursachen. Die Schraubmomente und Anzugswinkel sind exakt einzuhalten, da selbst geringe Abweichungen die Dichtwirkung beeinträchtigen.
Zudem entwickeln Hersteller zunehmend motorspezifische Dichtkonzepte, die auf Bauform, thermische Belastung und das Einsatzprofil abgestimmt sind – besonders bei hoch aufgeladenen Benzinern, modernen Dieseln und Hybridantrieben. Moderne ZKD sind dadurch langlebiger, reagieren aber empfindlicher auf Überhitzung und Montagefehler, was die Bedeutung fachgerechter Reparatur weiter erhöht.
