OBD2 erklärt: Schnittstelle, Diagnosegeräte und Fahrzeugdiagnose

OBD steht für On-Board-Diagnose. Das System überwacht vor allem elektronisch gesteuerte und abgasrelevante Fahrzeugfunktionen und speichert erkannte Auffälligkeiten im Fehlerspeicher. Doch welche Informationen liefert OBD2 tatsächlich, was können Diagnosegeräte und Apps damit anfangen und wo liegen die Grenzen der Technik? AUTO BILD erklärt die Funktionsweise, die wichtigsten Begriffe und die Möglichkeiten moderner Fahrzeugdiagnose.

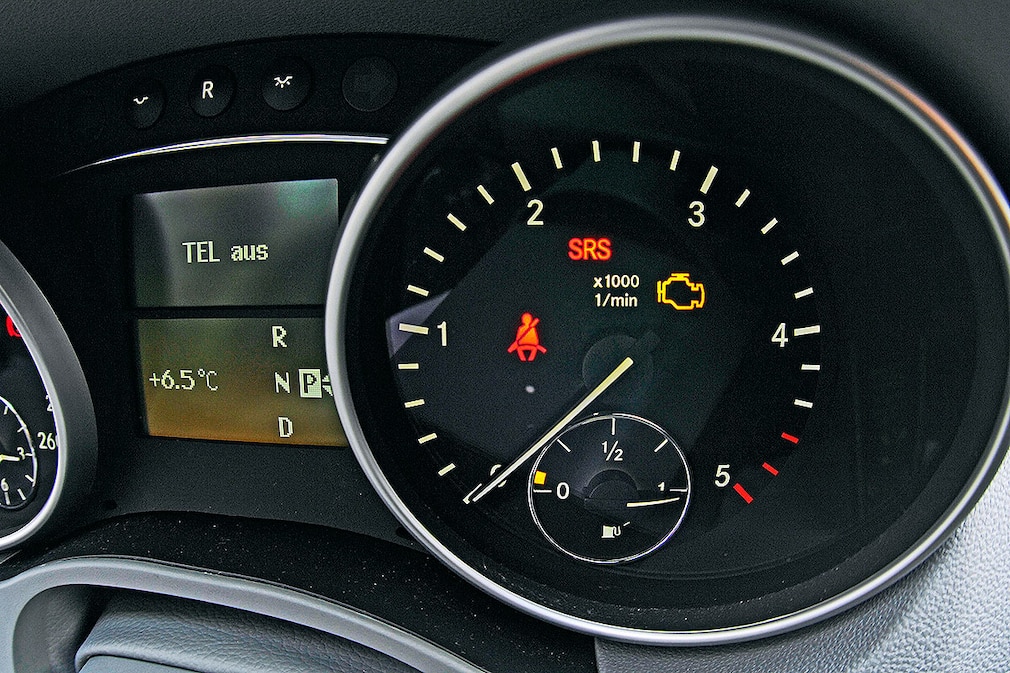

Die Abkürzung OBD steht für On-Board-Diagnose und bezeichnet ein Diagnosesystem, das wichtige Fahrzeugfunktionen während der Fahrt kontinuierlich überwacht. Erkennt das System eine Störung, speichert es diese im Fehlerspeicher und stellt die Informationen über eine genormte Diagnoseschnittstelle zur Verfügung. Werkstätten können diese Daten mit einem Diagnosegerät auslesen und so die Fehlersuche häufig deutlich erleichtern.

Heute kommt in nahezu allen modernen Pkw die weiterentwickelte und standardisierte OBD2 zum Einsatz. Sie sorgt dafür, dass Diagnosegeräte unabhängig vom Fahrzeughersteller grundlegende Fahrzeug- und Diagnosedaten auslesen können. Dadurch lassen sich beispielsweise Fehlercodes, zahlreiche Sensordaten oder sogenannte Live-Daten abrufen. Welche Informationen tatsächlich verfügbar sind, hängt jedoch vom Fahrzeug und dem verwendeten Diagnosegerät ab.

Der Ursprung der On-Board-Diagnose liegt im Umweltschutz. Ziel war es, abgasrelevante Bauteile und Systeme kontinuierlich zu überwachen und Störungen frühzeitig zu erkennen. Deshalb konzentriert sich OBD bis heute vor allem auf elektronisch überwachte und emissionsrelevante Fahrzeugsysteme. Rein mechanische Defekte, etwa an Fahrwerk oder Karosserie, lassen sich dagegen in der Regel nicht direkt über die On-Board-Diagnose erkennen.

In Europa wird der OBD2-Standard häufig auch als EOBD (European On-Board Diagnostics) bezeichnet. Dabei handelt es sich um die europäische Ausführung der standardisierten On-Board-Diagnose. Für Benziner ist EOBD seit 2001, für Diesel-Pkw seit 2004 bei Neufahrzeugen vorgeschrieben. Doch wie erkennt die On-Board-Diagnose überhaupt eine Störung und wie gelangen die Informationen vom Fahrzeug zum Diagnosegerät?

Die On-Board-Diagnose (OBD) überwacht während der Fahrt kontinuierlich zahlreiche elektronisch gesteuerte Fahrzeugsysteme. Dafür greifen die verschiedenen Steuergeräte auf die Daten zahlreicher Sensoren zurück. Sie erfassen beispielsweise die Kühlmitteltemperatur, den Luftmassenstrom, den Sauerstoffgehalt im Abgas, die Motordrehzahl oder den Kraftstoffdruck und vergleichen die Messwerte kontinuierlich mit den vom Hersteller vorgegebenen Sollwerten. Werden dabei Auffälligkeiten erkannt, speichert das System einen entsprechenden Fehlercode im Fehlerspeicher.

Diese Informationen können anschließend über die genormte OBD2-Schnittstelle mit einem geeigneten Diagnosegerät oder einer Smartphone-App ausgelesen werden. Dadurch erhalten Werkstätten, Pannendienste und – je nach Diagnosegerät – auch Privatnutzer erste Hinweise darauf, in welchem Bereich eine Störung vorliegen könnte.

Dabei arbeitet OBD2 jedoch nicht nach dem Prinzip "Bauteil defekt – Bauteil austauschen". Stattdessen erkennt das System zunächst Abweichungen oder Fehlfunktionen innerhalb der überwachten Systeme. Ein Fehlercode liefert deshalb einen wichtigen Hinweis auf die Ursache einer Störung, ersetzt jedoch keine vollständige technische Diagnose. Oft sind zusätzliche Messungen oder Sichtprüfungen erforderlich, um den tatsächlichen Defekt eindeutig zu bestimmen.

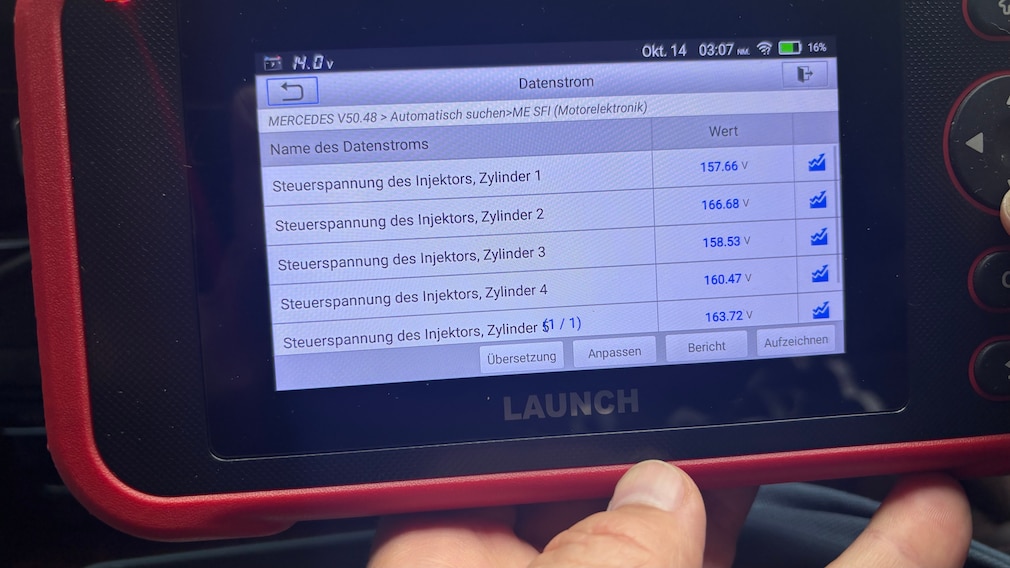

Je nach Fahrzeug und Diagnosegerät können neben Fehlercodes auch sogenannte Live-Daten ausgelesen werden. Dazu gehören unter anderem die Motordrehzahl, die Kühlmitteltemperatur, die Batteriespannung oder verschiedene Sensordaten. Diese Informationen helfen dabei, Auffälligkeiten während des Motorbetriebs besser einzuordnen und die Fehlersuche gezielt einzugrenzen.

Der sogenannte OBD-Stecker bzw. die OBD2-Schnittstelle ist eine genormte Diagnosebuchse, über die Diagnosegeräte auf die von der On-Board-Diagnose bereitgestellten Fahrzeugdaten zugreifen können. Seit der Einführung des OBD2-Standards verfügen nahezu alle modernen Pkw über einen einheitlichen 16-poligen Diagnosestecker. Dadurch können geeignete Diagnosegeräte unabhängig vom Fahrzeughersteller mit der On-Board-Diagnose verbunden werden.

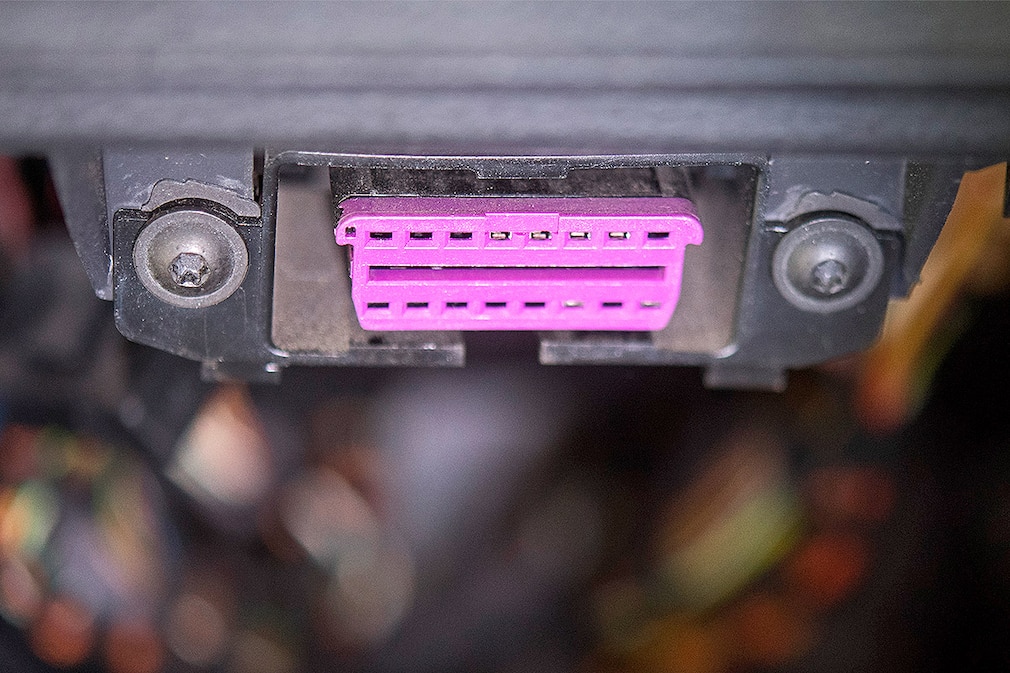

In den meisten Fahrzeugen befindet sich die OBD2-Buchse im Fahrerfußraum unterhalb des Armaturenbretts. Häufig sitzt sie in der Nähe der Lenksäule oder unterhalb des Sicherungskastens. Je nach Fahrzeugmodell kann sie sich auch hinter einer kleinen Abdeckung in der Mittelkonsole oder im Handschuhfach befinden. Die genaue Einbauposition ist in der Betriebsanleitung des Fahrzeugs angegeben.

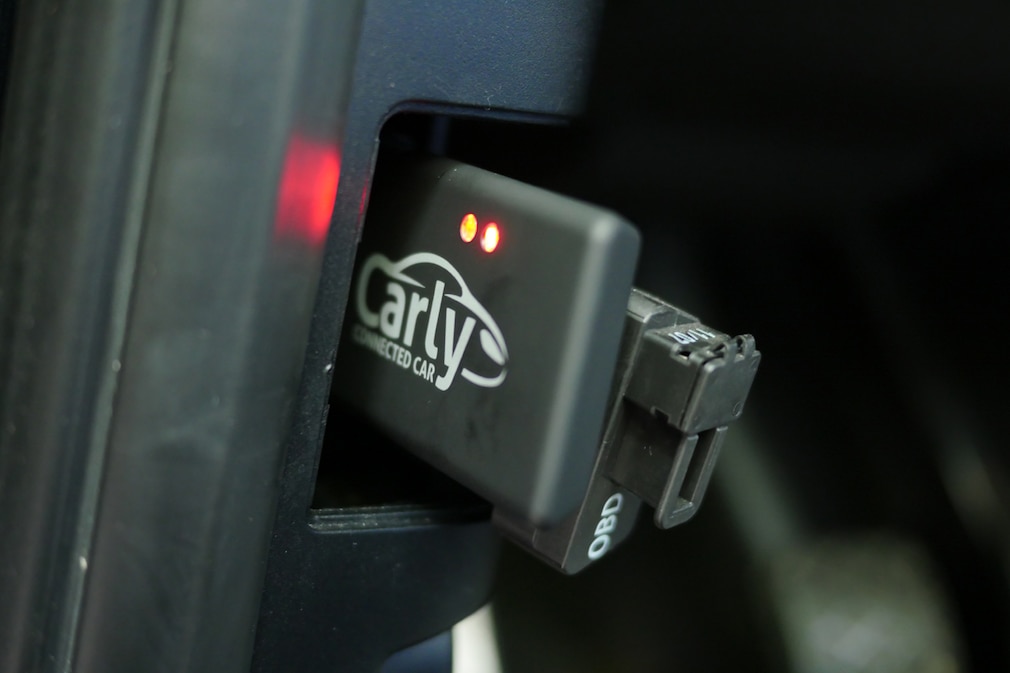

Um eine Verbindung herzustellen, wird das Diagnosegerät oder ein entsprechender OBD2-Adapter direkt in die Diagnosebuchse eingesteckt. Anschließend können die vom Fahrzeug bereitgestellten Diagnosedaten ausgelesen werden. Welche Informationen verfügbar sind, hängt vom Fahrzeug, den verbauten Steuergeräten sowie dem verwendeten Diagnosesystem ab.

Die genormte OBD2-Schnittstelle sorgt dafür, dass geeignete Diagnosegeräte in Fahrzeugen unterschiedlicher Hersteller auf standardisierte Diagnosedaten zugreifen können. Sie bildet damit die technische Grundlage für eine herstellerübergreifende Fahrzeugdiagnose.

Die On-Board-Diagnose liefert deutlich mehr Informationen als nur gespeicherte Fehlercodes. Je nach Fahrzeug und Diagnosegerät lassen sich zahlreiche Fahrzeug- und Sensordaten auslesen, die die Fehlersuche erleichtern und Rückschlüsse auf den Zustand einzelner Fahrzeugsysteme ermöglichen. Welche Informationen tatsächlich verfügbar sind, hängt unter anderem vom Fahrzeugmodell, den verbauten Steuergeräten und dem verwendeten Diagnosegerät ab. Zu den wichtigsten Informationen gehören die im Fehlerspeicher hinterlegten Fehlercodes. Sie geben Hinweise darauf, in welchem System oder an welchem Sensor eine Auffälligkeit erkannt wurde.

OBD2 verwendet international standardisierte Fehlercodes, die aus einem Buchstaben und vier Ziffern bestehen. Die Buchstaben und Zahlen sind international genormt und ermöglichen es, Fehler unabhängig vom Fahrzeughersteller eindeutig zuzuordnen. Der Buchstabe kennzeichnet den betroffenen Fahrzeugbereich. So steht P für den Antriebsstrang beziehungsweise Motor und Getriebe, C für das Fahrwerk (Chassis), B für die Karosserie (Body) und U für die Kommunikation zwischen den Steuergeräten (Network).

Während die gesetzlich vorgeschriebene On-Board-Diagnose vor allem emissionsrelevante Systeme überwacht, unterstützen viele Fahrzeuge darüber hinaus auch Fehlercodes aus den Bereichen Karosserie, Fahrwerk oder der Kommunikation zwischen den Steuergeräten. Deren Umfang hängt jedoch vom Fahrzeughersteller und dem verwendeten Diagnosesystem ab.

OBD2 liefert wertvolle Informationen zur Fehlersuche und kann viele Probleme schnell eingrenzen. Die Diagnose konzentriert sich jedoch vor allem auf elektronische und emissionsrelevante Systeme. Mechanische Schäden an Fahrwerk, Karosserie oder Bremsen bleiben häufig unentdeckt. Zudem beschreibt ein Fehlercode meist nur den betroffenen Bereich, nicht die genaue Ursache. Für eine eindeutige Diagnose sind daher oft weitere Prüfungen erforderlich.

Gerade in modernen Fahrzeugen mit zahlreichen Assistenz- und Komfortsystemen werden Fahrer durch die Vielzahl an Warnmeldungen und Fehlereinträgen leicht zu der Annahme verleitet, das Fahrzeug überwache praktisch alle Bauteile. Tatsächlich erfasst die On-Board-Diagnose jedoch nur die Systeme, die über entsprechende Sensoren und Überwachungsfunktionen verfügen. Nicht jeder Defekt führt daher automatisch zu einer Fehlermeldung im Speicher.

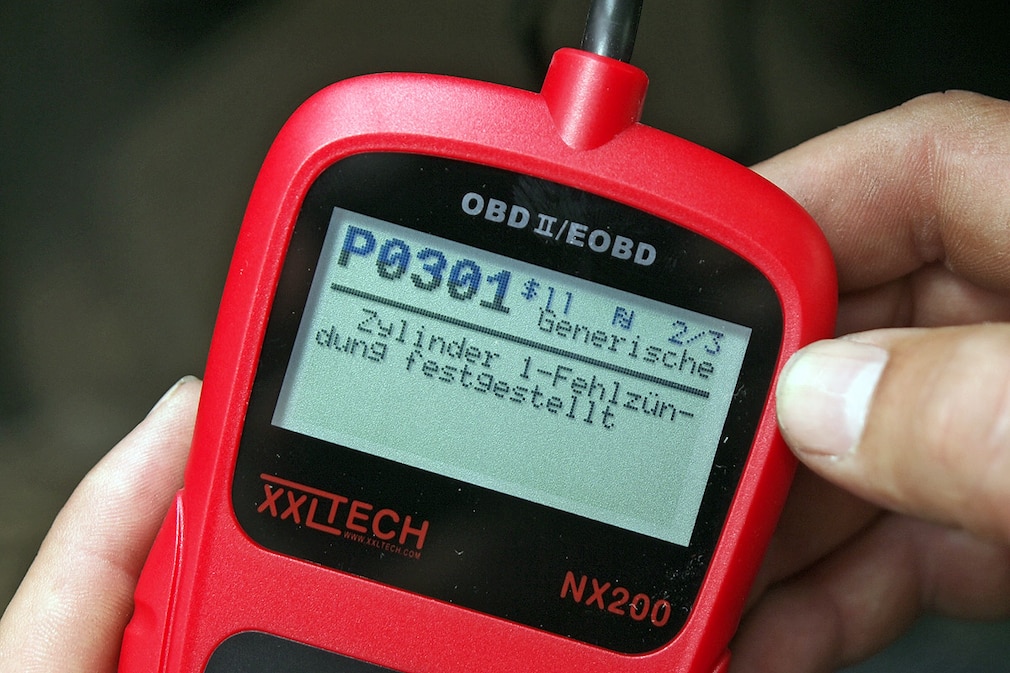

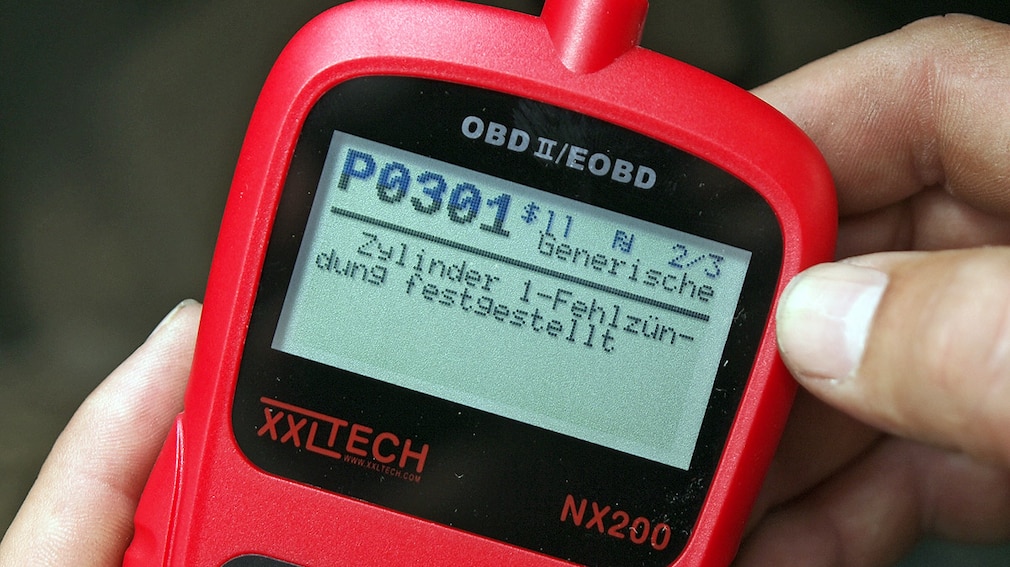

Typische OBD2-Fehlercodes sind beispielsweise P0300 für erkannte Fehlzündungen, P0420 für eine zu geringe Wirkung des Katalysators, P0171 für ein zu mageres Kraftstoff-Luft-Gemisch oder P0118 für ein fehlerhaftes Signal des Kühlmitteltemperatursensors. Die Fehlercodes liefern erste Hinweise auf den betroffenen Bereich, ersetzen jedoch keine vollständige Diagnose. Darüber hinaus können viele Fahrzeuge sogenannte Live-Daten bereitstellen. Dazu zählen beispielsweise die Motordrehzahl, die Kühlmitteltemperatur, die Batteriespannung, Kraftstoffdruck in den Benzin- oder Dieselleitungen, Luftmassenwerte oder Messwerte der Lambdasonde. Diese Daten ermöglichen es, verschiedene Fahrzeugparameter während des Motorbetriebs in Echtzeit zu beobachten.

Viele OBD2-Systeme stellen außerdem sogenannte Standbilddaten (Freeze-Frame-Daten) zur Verfügung. Dabei handelt es sich um eine Momentaufnahme verschiedener Messwerte zum Zeitpunkt der ersten Fehlererkennung. Ergänzend dazu kann der sogenannte Readiness-Status ausgelesen werden. Er zeigt unter anderem an, ob wichtige Selbsttests der emissionsrelevanten Systeme bereits erfolgreich durchgeführt wurden.

Trotz dieser umfangreichen Informationen ersetzt die On-Board-Diagnose keine vollständige Fahrzeugdiagnose. Ein Fehlercode beschreibt in der Regel nicht den konkreten Defekt eines Bauteils, sondern weist zunächst auf eine Auffälligkeit innerhalb eines überwachten Systems hin. Die eigentliche Ursache kann deshalb auch an einer anderen Stelle liegen und muss häufig durch zusätzliche Messungen oder Sichtprüfungen ermittelt werden.

Hinzu kommt, dass die standardisierte OBD2-Diagnose vor allem auf elektronisch überwachte und emissionsrelevante Systeme ausgelegt ist. Rein mechanische Schäden, beispielsweise an Fahrwerk, Bremsanlage oder Karosserie, lassen sich über die On-Board-Diagnose in der Regel nicht erkennen. Auch viele Komfort- und Assistenzsysteme können häufig nur mit herstellerspezifischen Diagnosesystemen vollständig ausgelesen werden.

Richtig eingesetzt liefert OBD2 wertvolle Hinweise auf mögliche Störungen und hilft dabei, die Fehlersuche gezielt einzugrenzen. Die endgültige Diagnose erfordert jedoch, je nach Fehlerbild häufig zusätzliche Messungen und das technische Fachwissen einer Werkstatt.

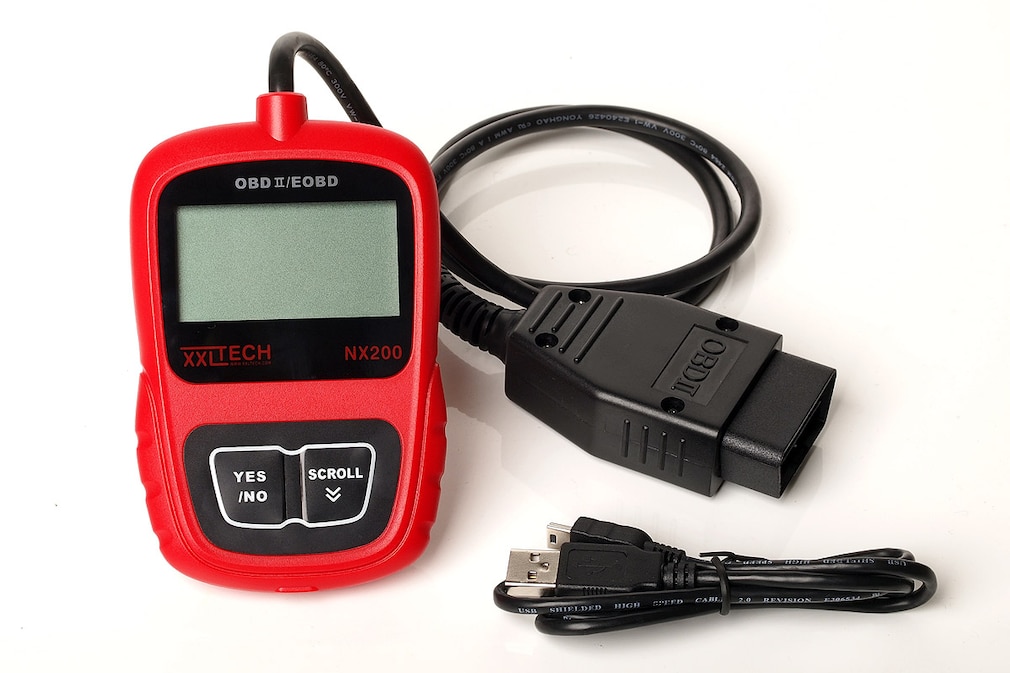

Für die OBD2-Diagnose stehen heute zahlreiche Diagnosegeräte und Smartphone-Apps zur Verfügung. Die Auswahl reicht von einfachen Bluetooth-Adaptern für wenige Euro bis hin zu professionellen Diagnosesystemen, wie sie in Werkstätten eingesetzt werden. Welche Funktionen tatsächlich genutzt werden können, hängt jedoch nicht nur vom Fahrzeug, sondern auch vom verwendeten Diagnosegerät und der jeweiligen Software ab. Bereits einfache OBD2-Adapter ermöglichen das Auslesen und Löschen von Fehlercodes sowie die Anzeige verschiedener Live-Daten.

In Verbindung mit einer Smartphone-App lassen sich wichtige Fehler im System oder weitere Sensordaten in Echtzeit überwachen. Damit können Privatnutzer verschiedene Diagnoseinformationen selbst abrufen und die Fehlersuche häufig gezielt eingrenzen.

Leistungsfähigere Diagnosegeräte bieten darüber hinaus zusätzliche Funktionen. Je nach Fahrzeug und Hersteller können sie beispielsweise Serviceintervalle zurücksetzen, Wartungsfunktionen unterstützen oder weitere Steuergeräte auslesen. Welche Möglichkeiten tatsächlich zur Verfügung stehen, unterscheidet sich jedoch teilweise erheblich zwischen den einzelnen Fahrzeugherstellern und Diagnosesystemen.

Vor dem Kauf lohnt sich deshalb ein Blick auf den unterstützten Funktionsumfang. Während einige Geräte vor allem grundlegende OBD2-Funktionen beherrschen, ermöglichen andere je nach Fahrzeug zusätzliche Diagnose- und Servicefunktionen. Welche Möglichkeiten im Einzelfall zur Verfügung stehen, sollte deshalb bereits vor dem Kauf geprüft werden.

Die standardisierte OBD2-Schnittstelle liefert bereits viele wichtige Informationen und reicht oft aus, um Fehler im Motor- oder Abgassystem einzugrenzen. Allerdings stellen die Fahrzeughersteller über ihre Steuergeräte häufig noch deutlich mehr Diagnosedaten bereit. Auf diese Informationen können oft nur herstellerspezifische Diagnosesysteme oder besonders leistungsfähige Profi-Geräte zugreifen.

Das macht sich vor allem bei modernen Fahrzeugen bemerkbar. Während ein einfacher OBD2-Scanner beispielsweise einen Motoraussetzer oder einen Fehler im Abgassystem erkennt, können Werkstattgeräte oft deutlich genauer anzeigen, welches Bauteil betroffen ist oder in welchem Steuergerät die Störung gespeichert wurde.

Ein typisches Beispiel aus der Praxis: Die Einparkhilfe fällt sporadisch aus. Ein günstiger OBD2-Adapter zeigt möglicherweise keinen Fehler an. Das Diagnosesystem des Herstellers erkennt dagegen, welcher Ultraschallsensor betroffen ist und an welcher Fahrzeugseite die Störung auftritt. Ähnlich verhält es sich bei Assistenzsystemen, Komfortfunktionen oder modernen LED-Scheinwerfern. Nicht alle dort hinterlegten Informationen sind über den genormten OBD2-Standard zugänglich.

OBD2 ist deshalb ein wertvolles Werkzeug für die Fehlersuche, liefert aber nicht zwangsläufig alle Diagnosedaten, die ein Fahrzeug speichern kann. Gerade bei komplexen Problemen verfügen Werkstätten häufig über deutlich tiefere Einblicke in die verschiedenen Steuergeräte.

Die On-Board-Diagnose spielt nicht nur bei Fahrzeugen mit Benzin- oder Dieselmotor eine wichtige Rolle. Auch Hybrid- und Elektroautos verfügen über umfangreiche Diagnosesysteme, die zahlreiche elektronische Komponenten und Steuergeräte kontinuierlich überwachen. Dazu gehören unter anderem das Batteriemanagement, die Leistungselektronik sowie verschiedene Sensoren und Steuergeräte des elektrischen Antriebssystems.

Während sich die On-Board-Diagnose ursprünglich vor allem auf die Überwachung emissionsrelevanter Systeme konzentrierte, wurden ihre Funktionen mit der zunehmenden Elektrifizierung des Straßenverkehrs kontinuierlich erweitert. Moderne Hybrid- und Elektrofahrzeuge speichern ebenfalls Fehlercodes und stellen zahlreiche Diagnosedaten über die OBD2-Schnittstelle bereit. Dadurch lassen sich, abhängig vom Fahrzeug und dem verwendeten Diagnosegerät, verschiedene Fahrzeugdaten auslesen und erste Hinweise auf mögliche Störungen gewinnen.

Auch wenn Elektroautos keine klassischen Abgaskomponenten wie Lambdasonde, Katalysator oder Dieselpartikelfilter besitzen, sind sie auf eine leistungsfähige On-Board-Diagnose angewiesen. Sie überwacht unter anderem das Batteriemanagement, die Kommunikation der Steuergeräte sowie weitere sicherheitsrelevante Systeme. Dadurch können Auffälligkeiten frühzeitig erkannt und die Fehlersuche gezielt unterstützt werden.

Grundlegende OBD2-Funktionen sind auch bei Hybrid- und Elektrofahrzeugen standardisiert. Viele Diagnose- und Servicefunktionen bleiben jedoch herstellerspezifischen Diagnosesystemen vorbehalten. Das gilt insbesondere für Arbeiten am Hochvoltsystem oder spezielle Funktionen des Batteriemanagements.

Die On-Board-Diagnose gehört heute zur Grundausstattung moderner Fahrzeuge. Über die standardisierte OBD2-Schnittstelle lassen sich Fehlercodes, Live-Daten und zahlreiche weitere Diagnoseinformationen auslesen. Dadurch können Werkstätten, Pannendienste und auch Privatnutzer Störungen schneller eingrenzen.

OBD2 ersetzt jedoch keine vollständige Fahrzeugdiagnose. Fehlercodes zeigen zunächst nur an, in welchem Bereich eine Auffälligkeit erkannt wurde. Für die eindeutige Ursache sind häufig weitere Prüfungen erforderlich. Richtig eingesetzt ist die On-Board-Diagnose dennoch ein wertvolles Werkzeug für die moderne Fahrzeugdiagnose.
